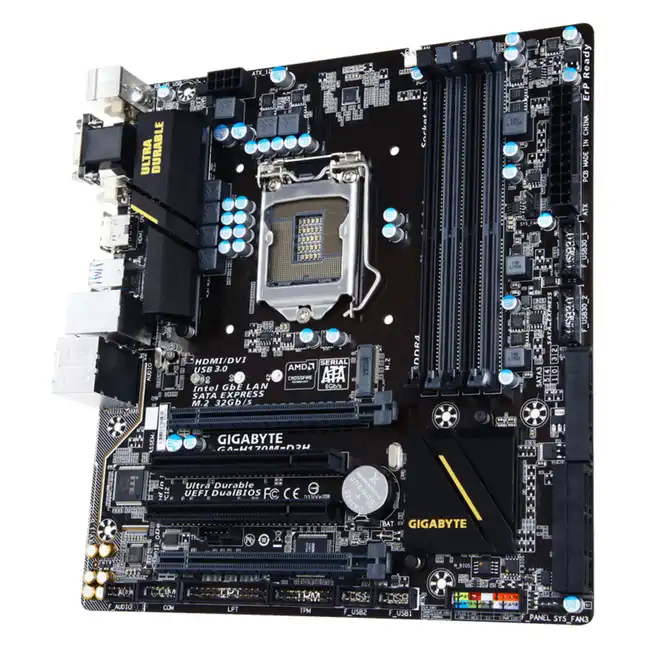

Материнская плата Gigabyte GA-H170M-D3H GAH17MD33-00-G (micro-ATX, LGA 1151)

Процессор Поддержка процессоров Intel® Core™ i7 /Intel® Core™ i5 /Intel® Core™ i3 /Intel® Pentium® /Intel® Celeron® в исполнении LGA1151 Объем кэш-памяти L3 зависит от модели процессора (Please refer "CPU Support List" for more information.) Набор микросхем (чипсет) Intel® H170 Express Chipset Подсистема памяти 4 DIMM-разъема для модулей ОЗУ DDR3 суммарным объемом до 32 Гбайт * Из-за ограничений ОС Windows 32-bit, при установке 4 ГБайт RAM (или более) доступный объем оперативной памяти будет менее 4 ГБайт Двухканальная архитектура памяти Support for DDR3/DDR3L 1866(OC)/1600/1333 MHz memory modules Support for non-ECC UDIMM 1Rx8/2Rx8 memory modules Поддерживаются модули памяти ECC UDIMM 1Rx8/2Rx8 (функционируют в режиме non-ECC) (Please refer "Memory Support List" for more information.) Графический интерфейс Интегрированный графический процессор - Intel® HD Graphics: 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz 1 x HDMI port, supporting a maximum resolution of 4096x2160@24 Hz * Support for HDMI 1.4a version. Порт DVI-D, поддерживается максимальное экранное разрешение 1920x1200@60 Гц * Порт DVI-D не поддерживает соединение через D-Sub адаптер. Поддерживается одновременное подключение до 3 дисплеев Максимальный объем разделяемой памяти до 512 Мбайт Аудиоподсистема Кодек Realtek® ALC892 Формат представления аудиосигнала: High Definition Audio Схема позиционирования аудиосигнала 2/4/5.1/7.1 Выход цифрового S/PDIF-интерфейса Сетевой LAN-интерфейс Контроллер Intel® GbE LAN (10/100/1000 Mбит) Разъёмы для плат расширения 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16) * С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16. 1 порт PCI Express x16, режим работы x4 (разъем PCIEX4) Все разъемы PCI Express удовлетворяют требованиям спецификации PCI Express 3.0 2 разъема PCI Масштабируемость видеоподсистемы Поддерживается технология AMD CrossFire™ и видеорежим 2-Way Интерфейсы накопителей Чипсет: 2 x SATA Express connectors 1 x M.2 Socket 3 connector (Socket 3, M key, type 2242/2260/2280 SATA & PCIe x4/x2/x1 SSD support) 6 разъемов SATA 6 Гбит/с Поддержка дисковых массивов уровня RAID 0, RAID 1, RAID 5, и RAID 10 * Refer to "1-7 Internal Connectors," for the supported configurations with the M.2, SATA Express, and SATA connectors. Интерфейс USB Чипсет: 8 x USB 3.0/2.0 ports (4 ports on the back panel, 4 ports available through the internal USB headers) 6 портов USB 2.0/1.1 (2 порта на задней панели, 4 порта доступны при подключении USB-разъемов на выносной планке) Разъемы на системной плате 2 x SATA Express connectors 1 разъём для подключения LPT-порта на выносной планке 1 разъем M.2 Socket 3 8-контактный разъем питания ATX 12 В 3 разъема для системных вентиляторов Разъем для вентилятора ЦП Группа разъемов фронтальной панели 24-контактный ATX-разъем 2 x USB 3.0/2.0 1 аудио разъем на передней панели 2 разъема USB 2.0/1.1 1 COM-порт 1 перемычка для сброса CMOS 1 разъем S/PDIF Out 6 разъемов SATA 6 Гбит/с 1 разъем Trusted Platform Module (TPM) 1 разъем Thunderbolt™ для плат расширений Разъемы на задней панели 6 аудиоразъемов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In) 2 порта USB 2.0/1.1 4 порта USB 3.0/2.0 1 порт HDMI 1 порт PS/2 для подключения клавиатуры и мыши 1 порт D-Sub 1 порт DVI-D Сетевая LAN-розетка RJ-45 Микросхема I/O-контроллера Контроллер iTE® I/O Контроль за состоянием системы Идентификация текущей температуры ЦП/Системы Автоопределение скорости вращения группы вентиляторов ЦП и Системы Предупреждение о неисправности вентиляторов ЦП/Системы Предупреждение о перегреве ЦП и системы Мониторинг напряжения питания ключевых компонентов системы Контроль скорости вращения вентиляторов ЦП/Системы * Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения. BIOS 2 x 128 Мбит ПЗУ Поддержка DualBIOS™ Лицензионный AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Фирменные функции и технологии Фирменная утилита Q-Flash Поддержка Xpress Install Функция Smart Switch Комплект фирменных приложений APP Center * Количество приложений, доступных через APP Center может отличаться, в зависимости от модели системной платы. Поддерживаемые ими функции могут также различаться, в зависимости от спецификаций плат. Функция Easy RAID Фирменная утилита @BIOS™ Фирменная функция Auto Green Поддержка облачной станции (Cloud Station) Фирменная утилита EasyTune Фирменная утилита USB Blocker Функция Smart TimeLock Функция Fast Boot Обозреватель информации о системе Функция 3D OSD Функция Smart Keyboard Функция Smart Backup Дополнительное программное обеспечение Intel® Small Business Advantage Технология Intel® Smart Response Утилита cFosSpeed Norton® Internet Security (OEM-версия) Операционная система Совместима с ОС Windows 10/8.1/7 * Для инсталляции ОС Windows® 7, пожалуйста, загрузите утилиту “Windows® USB Installation Tool”. Форм-фактор (габариты, см) Micro ATX; 24,4 x 22,5 Содержание коробки GA-H170M-D3H DDR3 motherboard Two SATA cables Диск с драйверами и утилитами для материнской платы Планка-заглушка I/O-портов Руководство пользователя Примечания Большинство производителей комплектующих и ПО более не поддерживают ОС Win9X/ME/2000/XP. Если драйверы для указанных ОС доступны для загрузки с сайта производителя комплектующих, мы предоставим возможность загрузить их с официального сайта GIGABYTE. Выпуск драйверов для конкретного чипсета совместимых с ОС семейства Linux зависит от политики, которой придерживается компания-разработчик чипсетов. Необходимые драйверы для ОС Linux рекомендуем найти и загрузить с официального сайта производителя, либо воспользоваться услугами иных источников.
