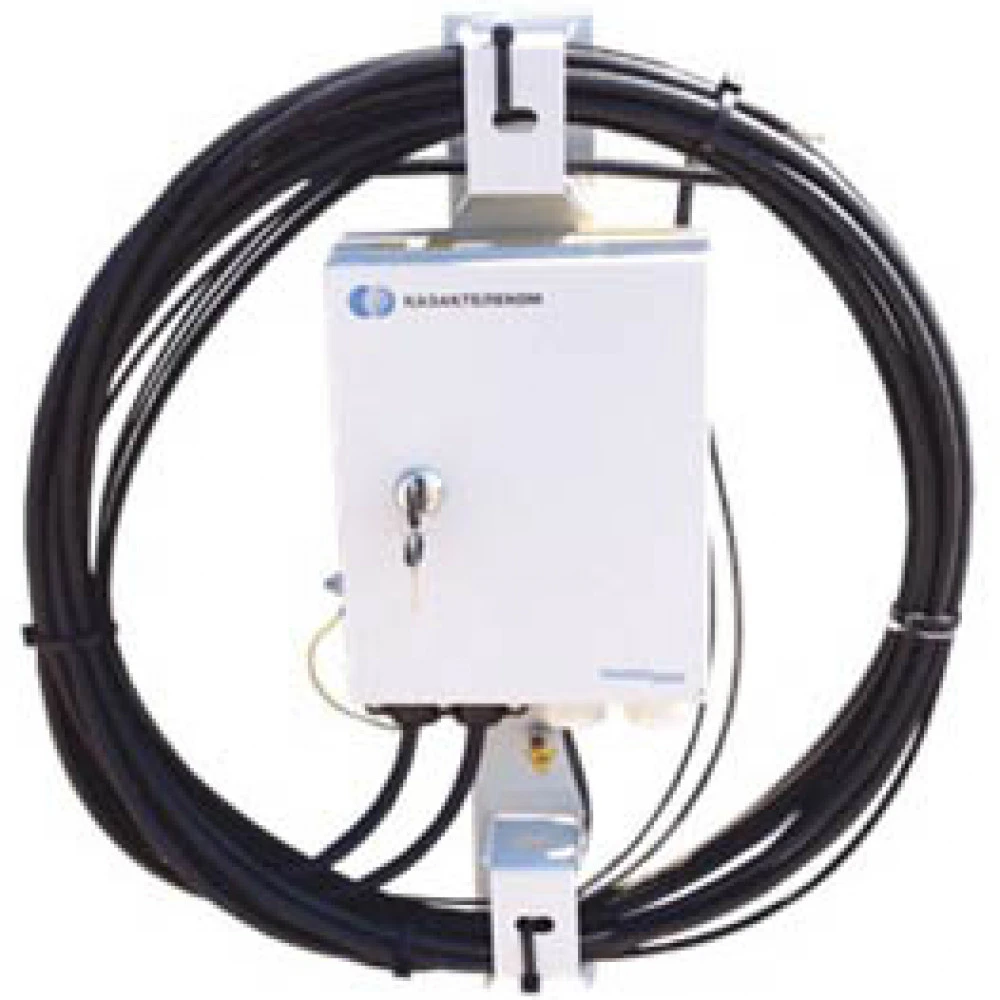

Оптический кросс KCEP КРО-16-4-SC/APC-4/2-0/2-2

Особенности конструкции

КРО-16-4 рассчитана на подключение до 16-ти абонентов с возможностью установки одного PLC сплиттеров с делением 1/2, 1/4, 1/8, 1/16. Основная задача — использовать коробку для установки на опору. В этом случае к коробке можно подвести магистральный кабель как воздушным методом (кабель КС-ОКТ, КС-ОКТо А/П), так и подойти к опоре магистральным кабелем в земле (кабель КС-ОКЛ). В определенных проектах можно использовать данную коробку для установки на стене. Абонентов рекомендуется подключать малогабаритными кабелями FTTH: в решении на опоре — кабелем KC-FTTHSC с несущим элементом, при установке на стене — простым кабелем KC-FTTH.

Организация транзита оптического магистрального кабеля возможна без разрезания и сварки транзитных модулей.

Технические характеристики

• Габаритные размеры коробки (ВхШхГ) — 270х220х75 мм (313х260х115 мм с учетом кабельных выводов и болта заземления)
• Максимальное количество портов SC/APC — 18 (16 под абонентов, 2 под подключение ввода сплиттеров)
• Мест для установки гильзы сварки 60 мм — 24 (по 12 гильз в 2 ряда)
• Общий вес — 5,2 кг (в том числе коробка 1,7 кг и кронштейн для намотки кабеля — 3,5 кг)
• Количество кабельных вводов — 11 (один овальный ввод под 2 магистральных кабеля либо под 1 транзитный, два ввода PG под 8 абонентских кабелей каждый)
• Толщина металла — 1,5 мм
• Краска — полимерное покрытие, RAL 7035, шагрень, грубая структура, глянцевая
• Класс защиты — IP 55 по ГОСТ 14254-96
• Условия эксплуатации — от -45 до +45 ^оС
• Климатическое исполнение У категории размещения 1 по ГОСТ 15150-69

Комплектация

• Кросс настенный до 16 портов - 1 шт
• Сплайс-кассета на 24 сварки - 1 шт
• Оптический адаптер SC/APC SM DX - 2+1 шт
• Пигтейл SC/APC-1,5 м - 2 шт
• Гильза КДЗС-60 - 2 шт

Упаковка

Коробка 0,313 х 0,26 х 0,115 м
Вес брутто 5,2 кг
